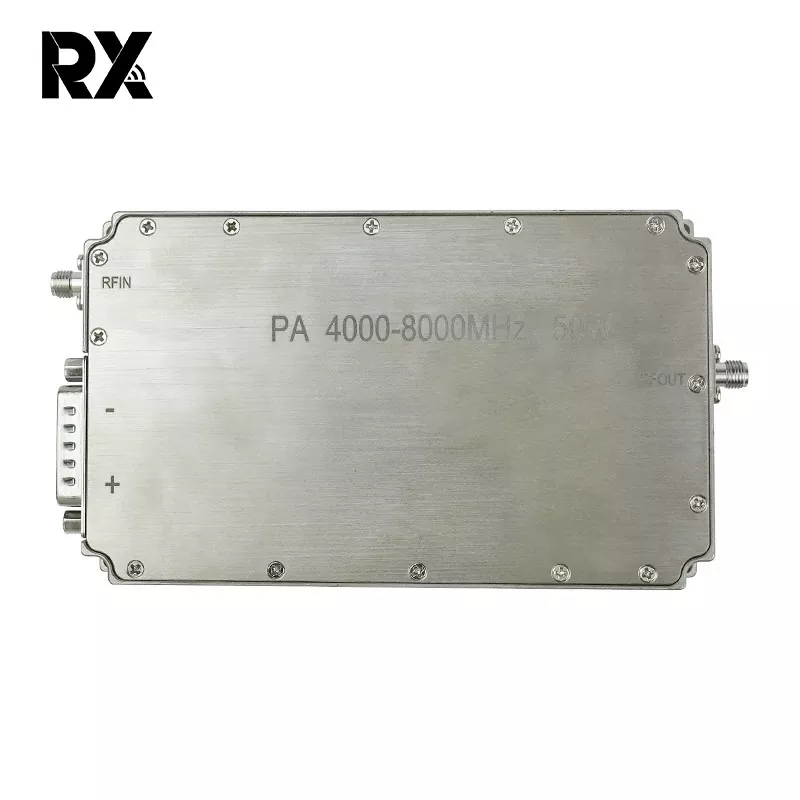

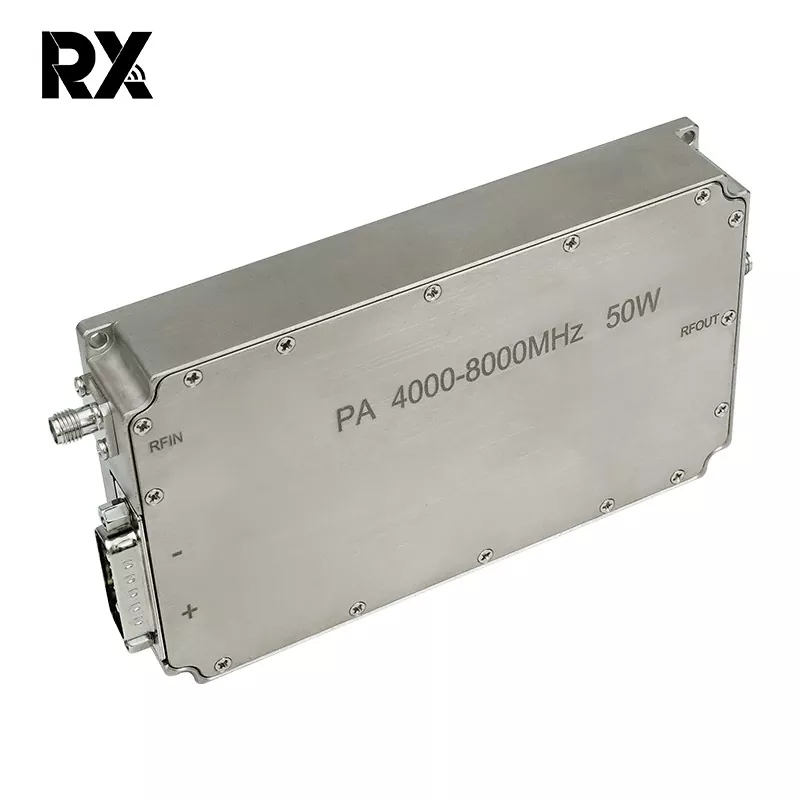

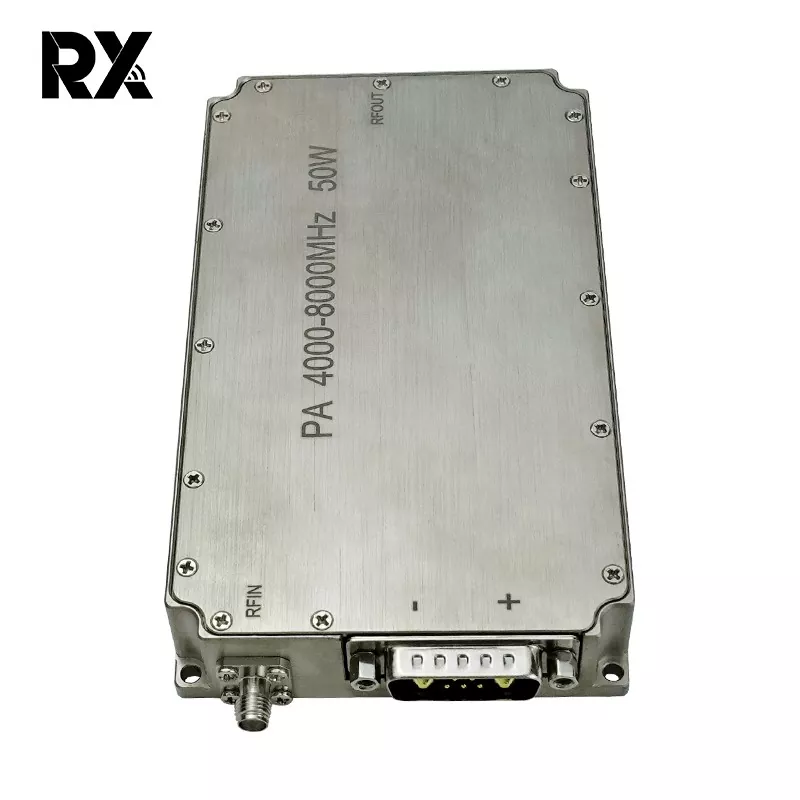

Ultra-Wideband C-Band 4-8 GHz 50W vysokofrekvenční výkonový zesilovač

Tento 50W širokopásmový výkonový zesilovač je vysoce výkonný RF modul navržený pro aplikace vyžadující robustní výstupní výkon v celém frekvenčním rozsahu 4 GHz až 8 GHz. S využitím pokročilé technologie GaN (Gallium Nitride) poskytuje vysokou hustotu výkonu, vynikající účinnost a spolehlivou linearitu v široké okamžité šířce pásma. Zesilovač je navržen pro stabilitu, odolnost a konzistentní výkon v náročných prostředích.

Odeslat dotaz

Popis výrobku

Klíčové vlastnosti

Výkon širokopásmového připojení: Bezproblémově funguje v celém spektru 4 GHz až 8 GHz (C-Band) bez nutnosti přepínání pásem.

Vysoký výstupní výkon: Poskytuje typický saturovaný výstupní výkon minimálně 50 wattů (47 dBm) v celém pásmu.

Vysoký zisk: Vyznačuje se typickým malým ziskem signálu 50 dB (minimum), který zajišťuje efektivní zesílení signálu ze zdrojů s nízkou spotřebou.

Vynikající plochost zesílení: Udržuje vynikající plochost zesílení typicky ±1,5 dB v celém frekvenčním rozsahu pro jednotný výkon.

Vysoká účinnost: Zahrnuje vysoce účinný design, typicky dosahující 30% energetické přidané účinnosti (PAE), což snižuje tepelné zatížení a spotřebu stejnosměrného proudu.

Robustní lineární výkon: Nabízí vysoký kompresní bod 1dB (OP1dB) typicky > 47dBm, podporuje lineární i nasycené zesílení pro různá modulační schémata.

Integrovaná ochrana a ovládání: Obsahuje komplexní bezpečnostní funkce: ochrana proti přepětí, vypnutí při přehřátí a ochrana proti přetížení výstupu / PSV. Standardní analogové rozhraní pro kontrolu zkreslení, aktivaci/deaktivaci (TTL) a monitorování stavu.

Thermal Management: Navrženo s účinným systémem chlazení základní desky pro zajištění spolehlivého provozu při plném zatížení. Teplotní rozsah provozního pouzdra: -40°C až +85°C.

Robustní konstrukce: Je umístěn v robustním, hermeticky uzavřeném kovovém obalu pro vynikající stínění a odolnost vůči životnímu prostředí, vhodný pro vojenské, letecké a průmyslové aplikace.

Žádný.	Popis	Symbol	Min	Typ	Max	Jednotka	Poznámka
1.	Provozní frekvence	BW	4000		8000	MHz
2.	Vstupní výkon	Kolík		0		dBm
3.	Výstupní výkon CW	Psat	47	48.5	49.5	dBm	Nepřetržitá vlna
4.	Zisk energie	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Zisk energie Plochost	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Malý Gain signálu	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Plochost malého zesílení signálu	△G		±2		dB	@ Pin=-5dBm
8.	Vstupní návratnost	S11		-15		dB
9.	Provozní napětí	Vdc	28	28	32	V
10.	Aktuální spotřeba	A		6	8	A	@ Výkon = 50~90W
11.	Pracovní teplota		-40 ℃ ~ + 50 ℃
12.	Vstup RF konektoru		SMA, žena
13.	Výstup RF konektoru		SMA, žena
14.	Hmotnost			0.439	0.50	kg
15.	Délka * šířka * výška		1348022			mm
16.	Vstupní výkon	PinMax	-5		5	dBm

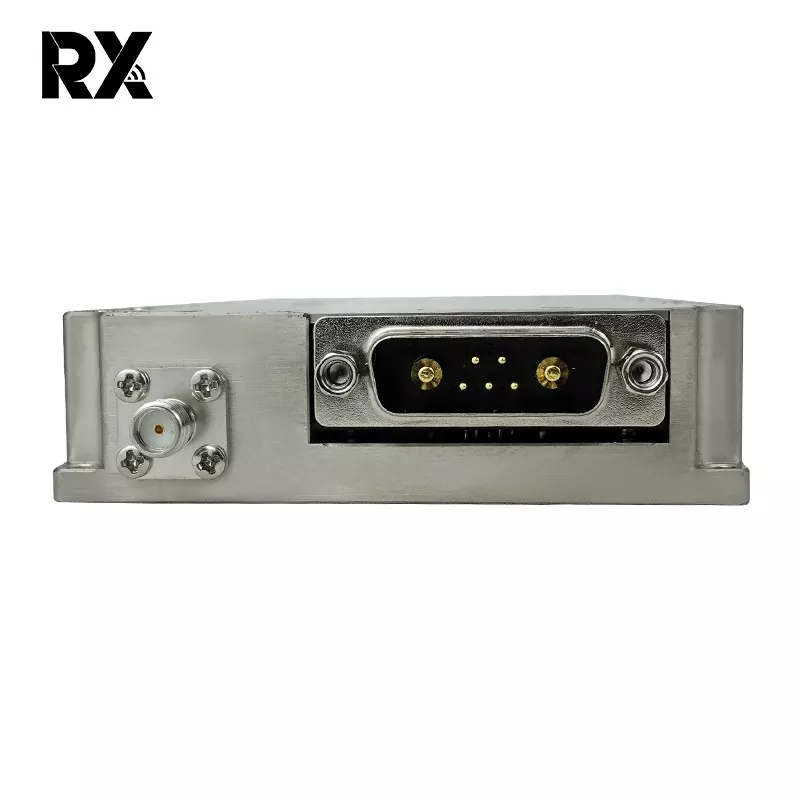

17.	Definice rozhraní (7W2 žena)	VDD	A1	Země
		GND	A2	28 V DC
		Aktuální smysl	1	Analogové napětí vzhledem k proudu modulu @ 100 mV/A
		Temp Sense	2	Analogové napětí vzhledem k teplotě modulu @ 10 mV/℃
		Umožnit	3	Povolit zesilovač			Povolení zesilovače: TTL Logic High（3,3V） (Vnitřně vytaženo-nízce)
		GND	4	Země
	Celkový rozměr	Poznámka: 1、 Celkové rozměry jsou pouze orientační; 2、 Velikost lze vhodně zvětšit nebo zmenšit podle požadavků zákazníka； 3、 Polohy vstupního rozhraní, výstupního rozhraní a napájecího rozhraní lze měnit podle skutečných potřeb zákazníků；
