Ultra širokopásmový 1000-6000 MHz vysoce výkonný 100W výkonový zesilovač

Ultra-Wideband 1000-6000MHz vysoce výkonný 100W výkonový zesilovač je RF modul. Jediný modul může pokrýt 1–6 GHz, což eliminuje potřebu tradičních vícepásmových přepínacích obvodů, což výrazně snižuje velikost a složitost systému. Vhodné pro scénáře zahrnující frekvenční agilitu, frekvenční skoky nebo širokopásmové rušení.

Odeslat dotaz

Popis výrobku

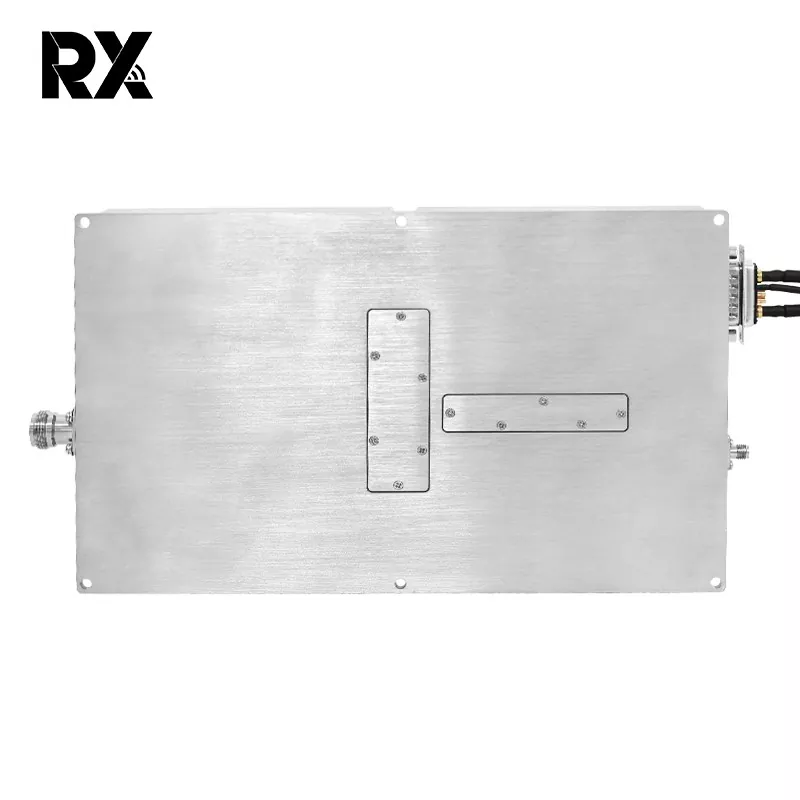

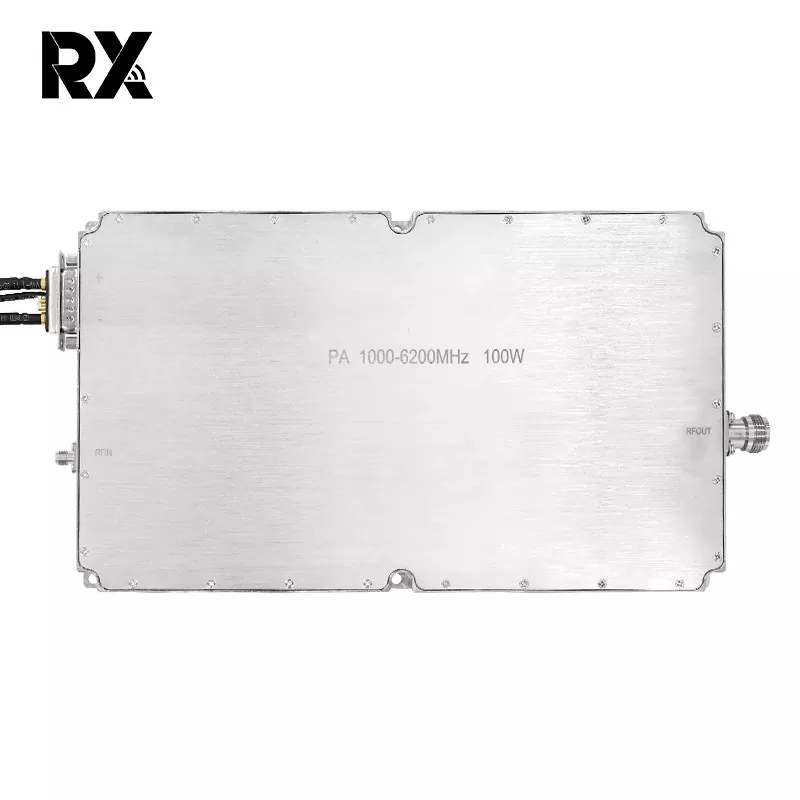

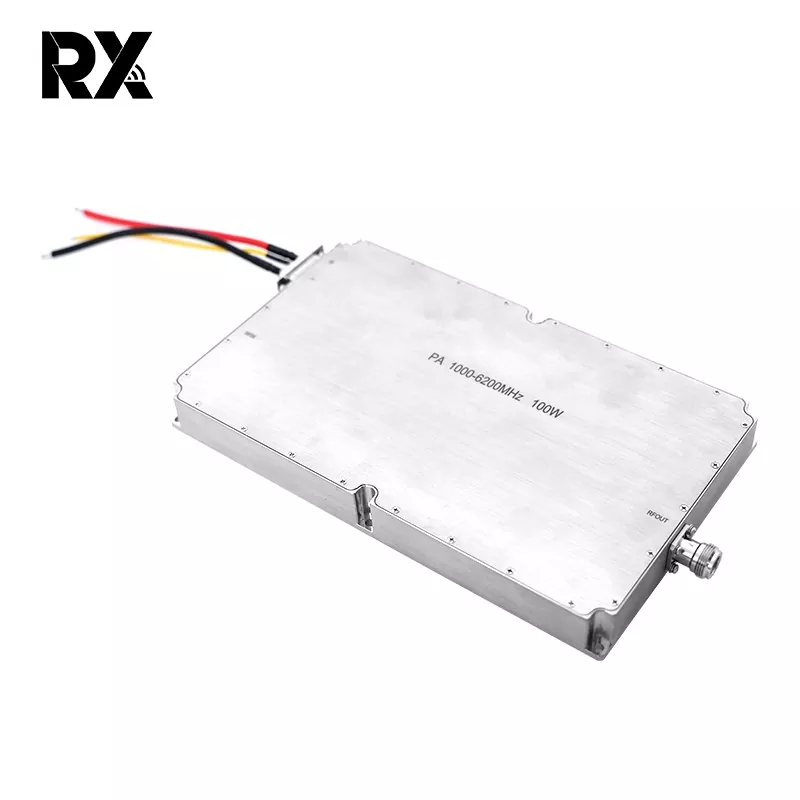

Ultra širokopásmový 1000-6000 MHz vysoce výkonný 100W výkonový zesilovač

Tento modul využívá technologii GaN, která dosahuje o 30 % nižšího rozptylu tepla než LDMOS při ekvivalentním výkonu 100 W, dosahuje skutečně vysokého výkonu a nízkého rozptylu tepla, čímž se prodlužuje životnost modulu. Dále jsme k desce plošných spojů přidali teplotní ochranu, ochranu zátěže, přepěťovou ochranu a ochranu proti přebuzení, čímž jsme eliminovali potřebu externích ochranných funkcí a výrazně zvýšili provozní efektivitu.

Na rozdíl od konvenčních úzkopásmových frekvencí vyžaduje ultraširokopásmové (1000-6000 MHz) vyšší technické standardy a standardy kvality komponent, aby bylo dosaženo ultraširokopásmových, vysoce výkonných a vysoce spolehlivých charakteristik. Ultra-Wideband 1000-6000MHz 100W výkonový zesilovač prokázal vynikající výkon v moderní vícepásmové komunikaci, testování EMC, elektronickém boji a protidronových systémech.

Specifikace 1000-6200MHz100W výkonového zesilovače（TC=25℃）

Žádný.	Popis	Symbol	Min	Typ		Max	Jednotka	Poznámka
1.	Provozní frekvence	BW	1000			6200	MHz
2.	Vstupní výkon	Kolík		2			dBm
3.	Výstupní výkon CW	Psat	50.5	51		52.5	dBm	Nepřetržitá vlna
4.	Zisk energie	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Zisk energie Plochost	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Vstupní návratnost	S11		-15			dB
7.	Provozní napětí	Vdc	28	28		32	V
8.	Aktuální spotřeba	A		17		21.5	A	@ Výkon = 110~180W
9.	Vstup RF konektoru		SMA, žena

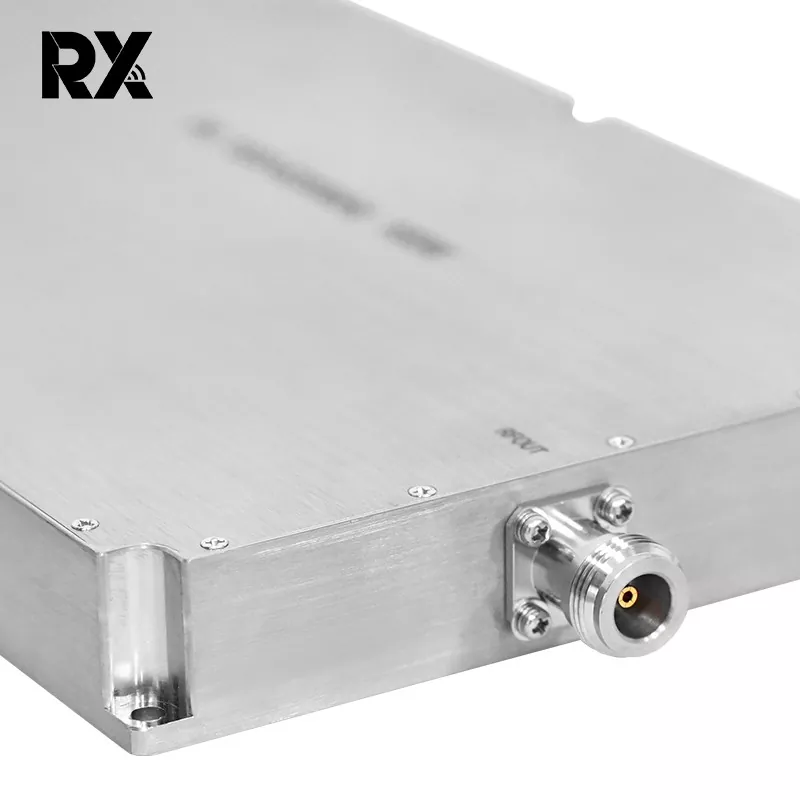

10.	Výstup RF konektoru		N, žena
11.	Hmotnost			1.9		2	kg
12.	Délka * šířka * výška		25015025			mm
13.	Maximální vstupní výkon	PinMax	≤10			dBm

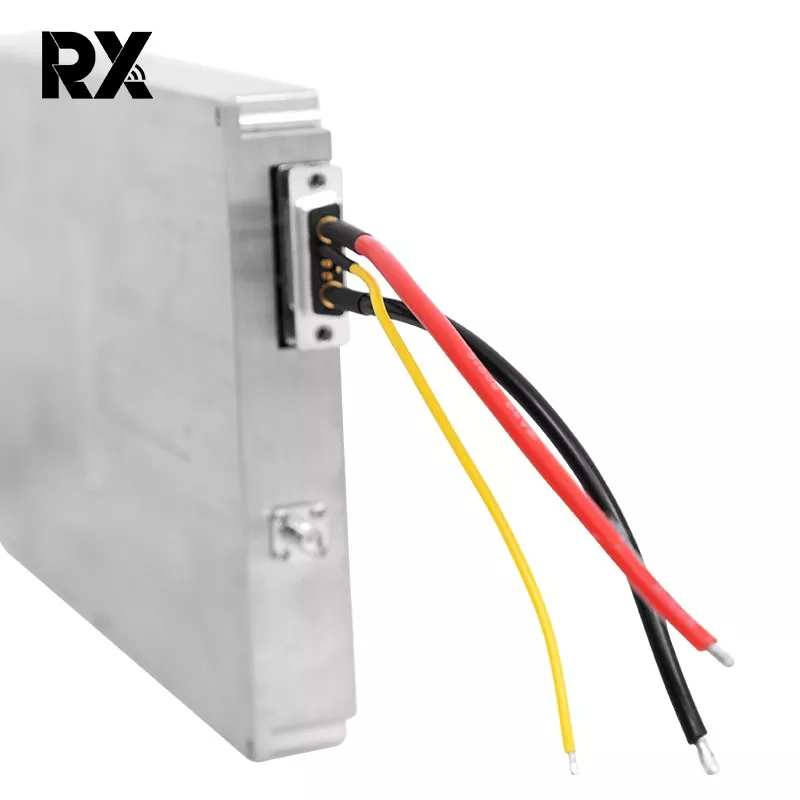

14.	Definice rozhraní (7W2 žena)	VDD	A1		28 V DC
		GND	A2		Země
		Nadproudová ochrana	2		Normální provoz: 0V Nadproudová ochrana:+5V			Nadproudová ochrana@25A
		Ochrana proti přehřátí	2		Normální provoz: 0V Ochrana proti přehřátí: +5V			Přehřátí
		Umožnit	3		5V~Vdd:ON 0V:OFF			ochrana @ 100 ℃
		GND	4		Země
		Stát	5		Normální provoz: 0V Státní ochrana: +5V
