Jak bude zařízení na rušení RF signálu fungovat?

Rušičky radiofrekvenčního (RF) signálu fungují tak, že vysílají silné RF signály ve stejném frekvenčním pásmu jako cílový signál, čímž ruší normální komunikaci a provoz cílového signálu.

1. Generování signálu

(1) Volba frekvence: Rušičky jsou navrženy tak, aby fungovaly ve specifickém frekvenčním rozsahu. Pokud se například používá k rušení signálů mobilních telefonů, vybere frekvenční pásma používaná mobilními sítěmi, jako je GSM (900 MHz a 1800 MHz v některých regionech), CDMA nebo různá frekvenční pásma používaná sítěmi 3G, 4G a 5G. Pro rušení Wi-Fi se zaměří na frekvenční pásma 2,4 GHz a 5 GHz.

(2) Obvod generování signálu: Uvnitř zařízení je obvod generování signálu, který se používá ke generování RF signálu. Tento obvod obvykle obsahuje součástky jako je oscilátor (pro generování základní frekvence) a zesilovač (pro zvýšení výkonu generovaného signálu). Generovaný signál je poté upraven tak, aby měl vhodné vlastnosti.

2. Zesílení výkonu

(1) Zvýšení síly signálu: Po vygenerování RF signálu obvykle prochází stupněm výkonového zesilovače. Výkonový zesilovač zesiluje výkon signálu na úroveň, která může účinně rušit cílový signál. Například výstupní výkon typické rušičky RF signálu se může pohybovat od několika wattů do desítek wattů, v závislosti na aplikaci a požadovaném rozsahu rušení. Vyšší výstupní výkon umožňuje rušícímu signálu pokrýt větší oblast a účinněji potlačit legitimní signály.

(2) Použití vysoce výkonných součástek: Stupeň výkonového zesilovače obvykle používá součástky, jako jsou tranzistory LDMOS (laterálně rozptýlený polovodičový oxid kovu) nebo jiná vysoce výkonná polovodičová zařízení. Tyto komponenty jsou schopny zpracovat velké množství elektrické energie a přeměnit vstupní výkon na vysokovýkonný RF výstup.

3. Přenos

(1) Rozmístění antény: Zesílený RF signál je pak přenášen do vzduchu přes anténu. Anténa je důležitou součástí rušícího zařízení, protože může vyzařovat signál všemi směry (všesměrová anténa) nebo určitým směrem (směrová anténa, kterou lze zacílit na konkrétní oblast nebo zdroj signálu). Typ použité antény závisí na scénáři aplikace a požadovaném dosahu pokrytí.

(2) Šíření signálu: Po vyslání rušícího signálu se šíří vzduchem ve formě elektromagnetických vln. Šíří se rychlostí světla a šíří se v určitém rozsahu. Když se dostane k přijímajícímu zařízení (jako je mobilní telefon, Wi-Fi router, dron atd.), ruší běžný signál, který se tato zařízení snaží přijímat.

4. Interferenční mechanismy

(1) Překročení legitimního signálu: Rušivý signál je navržen tak, aby byl dostatečně silný, aby překonal slabý příchozí signál ze zdroje signálu (jako je mobilní základnová stanice nebo přístupový bod Wi-Fi) na konci přijímacího zařízení. Když anténa přijímacího zařízení přijme jak legitimní signál, tak rušivý signál, silný rušivý signál způsobí zahlcení nebo zahlcení předních obvodů přijímače (jako je nízkošumový zesilovač). To způsobí, že přijímač není schopen správně zesílit a zpracovat legitimní signál, což má za následek přerušení nebo ztrátu spojení.

(1) Rozmístění antény: Zesílený RF signál je pak přenášen do vzduchu přes anténu. Anténa je důležitou součástí rušícího zařízení, protože může vyzařovat signál všemi směry (všesměrová anténa) nebo určitým směrem (směrová anténa, kterou lze zacílit na konkrétní oblast nebo zdroj signálu). Typ použité antény závisí na scénáři aplikace a požadovaném dosahu pokrytí.

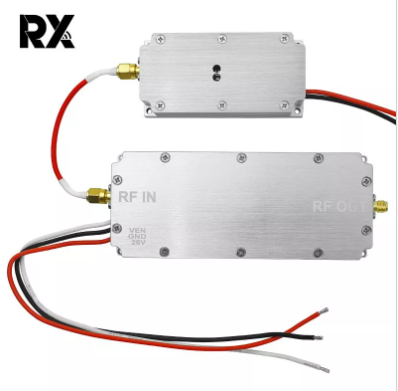

30W RF modul výkonového zesilovače

Stručně řečeno, rušičky RF signálů generují, zesilují a vysílají silné RF signály v cílovém frekvenčním pásmu, čímž narušují normální provoz zařízení, která při komunikaci spoléhají na tyto frekvence, a účinně ruší jejich signály. Stojí za zmínku, že v mnoha regionech je použití rušiček RF signálu omezeno zákonem, protože mohou rušit legitimní komunikační služby.
