Jaké jsou hlavní funkce oběhových čerpadel v rušičích signálu dronů?

Cirkulátory hrají zásadní roli v rušičích signálu dronů, zajišťují efektivní přenos signálu, izolaci a ochranu citlivých RF komponentů. Zde jsou jejich hlavní funkce:

1. Ovládání směru signálu (izolace)

(1) Cirkulátory jsou nereciproční zařízení, která směrují signály v pevné smyčkové cestě (např. port 1 → port 2 → port 3 → port 1).

(2) V rušičkách izolují vysílaný signál od odraženého výkonu, čímž zabraňují vlastnímu rušení a zlepšují přesnost rušení.

2. Chraňte RF zesilovače

(1) Vysoce výkonné rušičky generují silné RF signály, které se mohou odrážet zpět a poškodit vysílač.

(2) Cirkulátory přesměrovávají odraženou energii na falešnou zátěž (port 3) namísto zesilovače, čímž se zvyšuje robustnost systému.

3. Správa vícekanálového signálu

(1) Pokročilé rušičky používají oběhová čerpadla k přepínání mezi více anténami nebo frekvenčními pásmy bez úniku signálů.

(2) Může současně rušit různé komunikační linky dronu (např. ovládání, video, GPS).

4. Kmitočtová stabilita a účinnost

(1) Minimalizuje vložný útlum (méně než 0,5 dB u vysoce kvalitních oběhových čerpadel) a zajišťuje maximální výkon antény.

(2) Podporuje širokopásmový provoz (např. 1-6 GHz), který je kritický pro pokrytí různých frekvencí dronů.

3. Správa vícekanálového signálu

(1) Často se spáruje s izolátory pro další potlačení nežádoucích odrazů.

(2) Používá se v rušičkách MIMO (Multiple Input Multiple Output) ke správě komplexního směrování signálu.

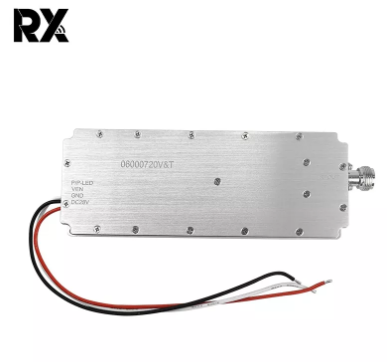

GaN 100W Modul digitálního zesilovače signálu zdroje s kruhovou ochranou

Proč jsou oběhová čerpadla nezbytná?

Bez oběhových čerpadel trpí rušičky následujícími problémy:

❌ Zpětná vazba signálu ruší přenos

❌ Zesilovače vyhoří v důsledku odraženého výkonu

❌ Ztráta energie způsobuje snížení dosahu rušení

Příklad: V 10kanálové rušičce dronů zajišťuje oběhové čerpadlo, že každý kanál funguje nezávisle bez přeslechů, čímž se zvyšuje spolehlivost pro vojenskou ochranu nebo ochranu kritické infrastruktury.

Pro nejlepší výkon by oběhové čerpadlo v rušičce mělo mít:

✔ Vysoká izolace (>20 dB)

✔ Nízká VSWR (<1,5:1)

✔ Tepelná stabilita (pro venkovní nasazení)
