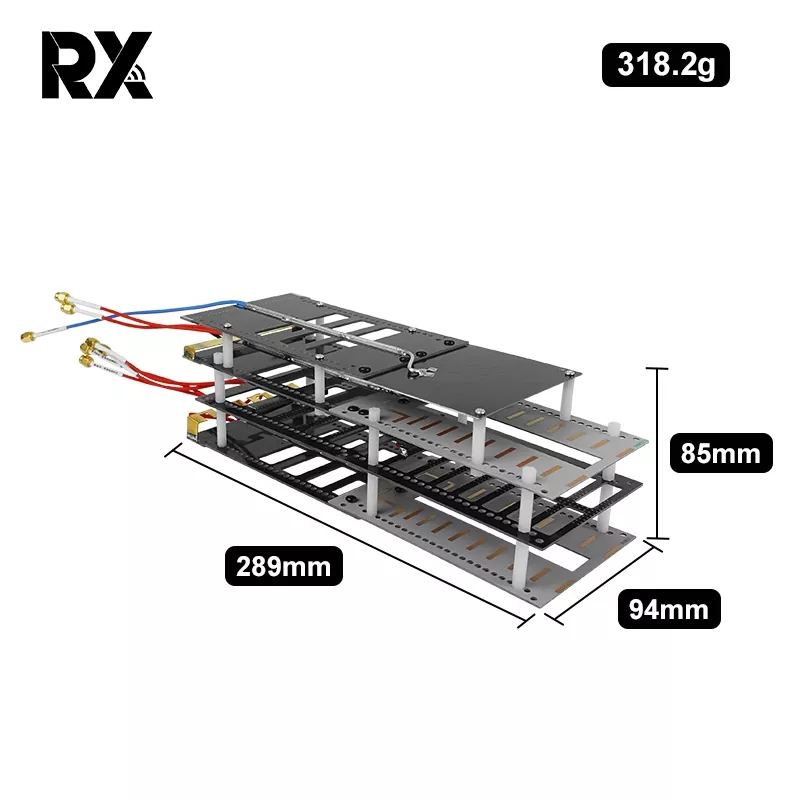

7pásmová kombinovaná PCB anténa s vysokým ziskem

7-pásmová kombinovaná PCB anténa s vysokým ziskem je inovativní anténa, která kombinuje pokročilou technologii s vynikajícím výkonem od společnosti TeXin. Integruje sedm různých komunikačních pásem na jedné desce plošných spojů, realizuje efektivní vícepásmovou komunikaci a s charakteristikami vysokého zisku může poskytovat stabilní a výkonnou podporu signálu pro různá bezdrátová komunikační zařízení.

Odeslat dotaz

Popis výrobku

Výrobní proces 7pásmové kombinované PCB antény s vysokým ziskem je po přísném testování a ověřování kvality poměrně vyspělý s vysokou spolehlivostí a stabilitou. V různých složitých podmínkách prostředí, jako je vysoká teplota, nízká teplota, vlhkost atd., může udržovat dobrý pracovní výkon, aby byla zajištěna kontinuita a stabilita komunikace.

Kromě toho může 7pásmová kombinovaná PCB anténa s vysokým ziskem podporovat sedm různých komunikačních frekvenčních pásem s širokým pokrytím, včetně, ale bez omezení, běžně používaných frekvenčních pásem mobilní komunikace (např. frekvenční pásma privátní sítě.

High Gain 7pásmová kombinovaná PCB anténa specifikace

Výkonový parametr
Typ	Frekvence (Přizpůsobeno)	Získat	VSWR	Horizontální Šířka paprsku	Vertikální Šířka paprsku

433 MHz	428-438 MHz	1 dBi	≤1,5	75-90º	68-80º
900 MHz	803-930 MHz	5 dBi		72-88º	57-74º
1,2G	1160-1280 MHz	8 dBi		62-75º	55-68º
1,4/1,5/1,6G	1160-1620 MHz	8 dBi		55-75º	52-68º
2,4G	2400-2500 MHz	16 dBi		48-58º	27-38º
5,2G	5100-5350 MHz	17 dBi		35-45º	27-38º
5,8G	5700-5900 MHz	17 dBi		35-45º	27-38º

Přední a zadní poměr		≥18 dB
Vstupní impedance		50Ω
Maximální vstup		50W
Typ vstupního konektoru		086 kabel 7ks*SMS-J

Mechanický parametr
Rozměr (DŠV)		28497,560mm
Hmotnost antény (kg)		0,35 kg
Pracovní vlhkost (％)		10 % – 95 %
Barva povrchu		Černá a šedá barva
Pracovní teplota (ºC)		-40～65º
