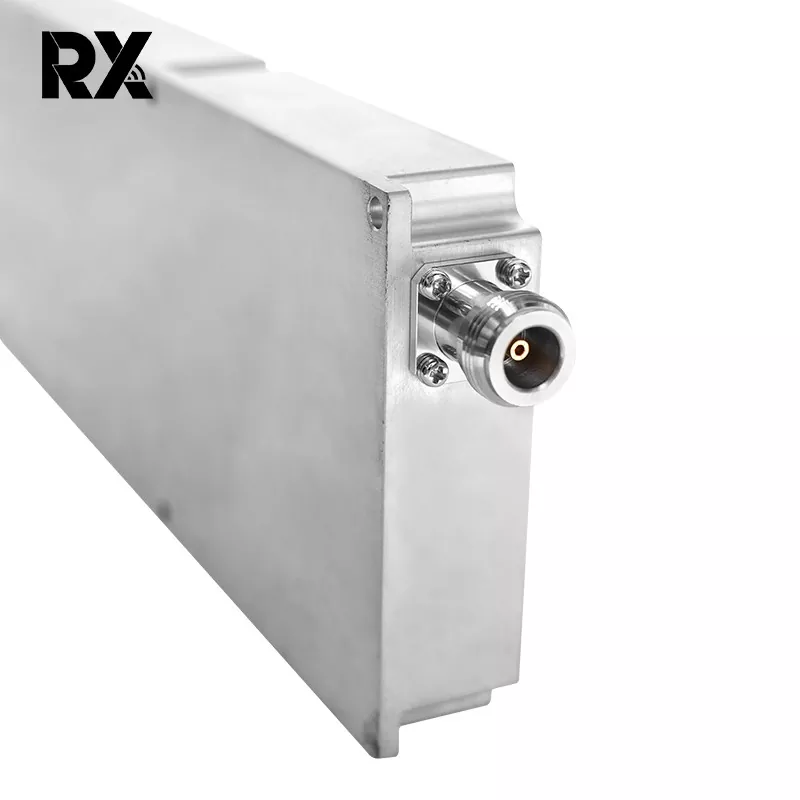

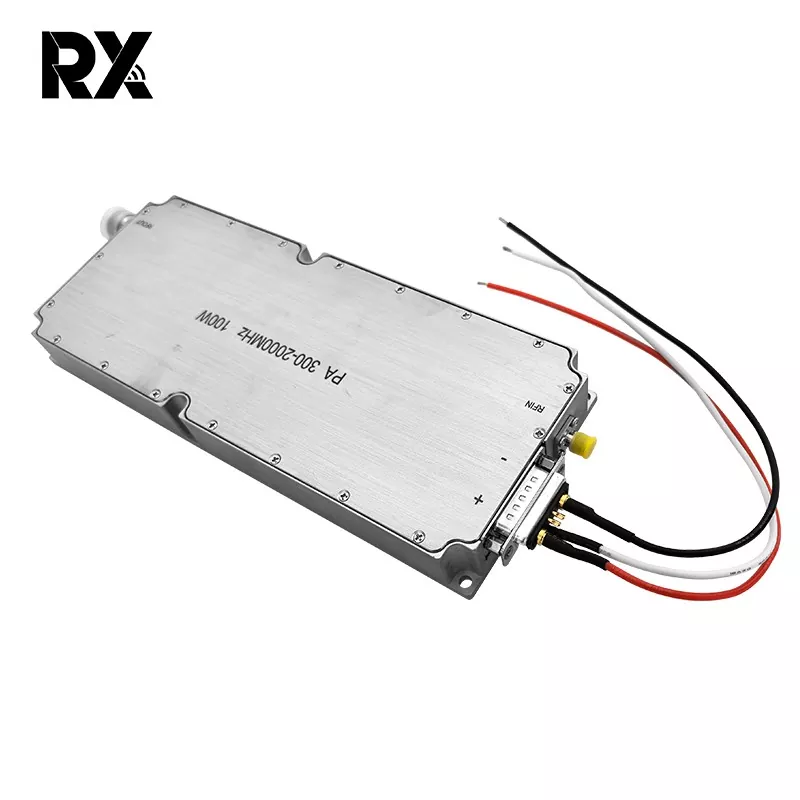

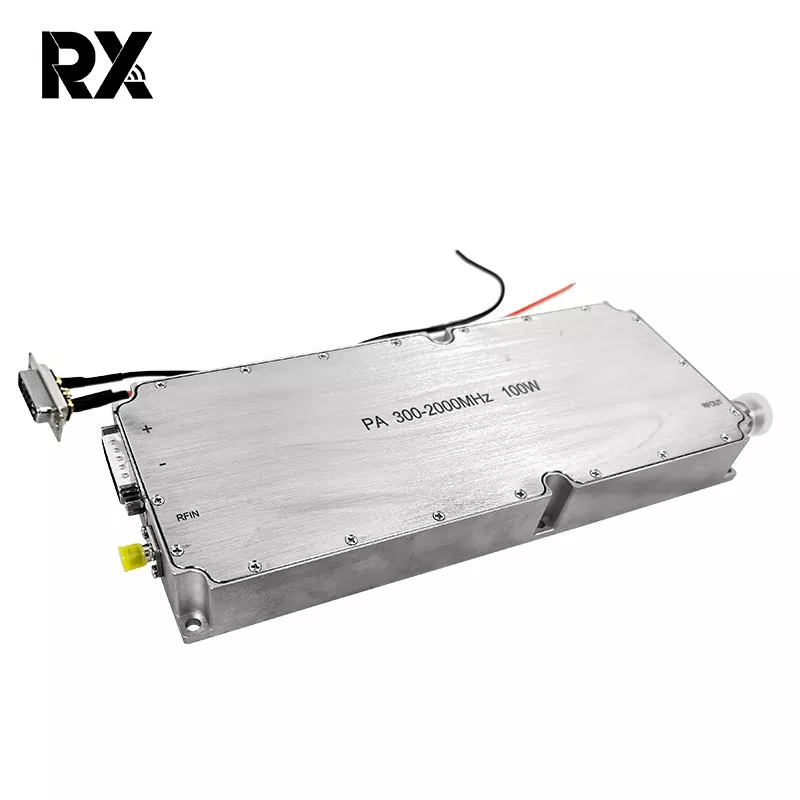

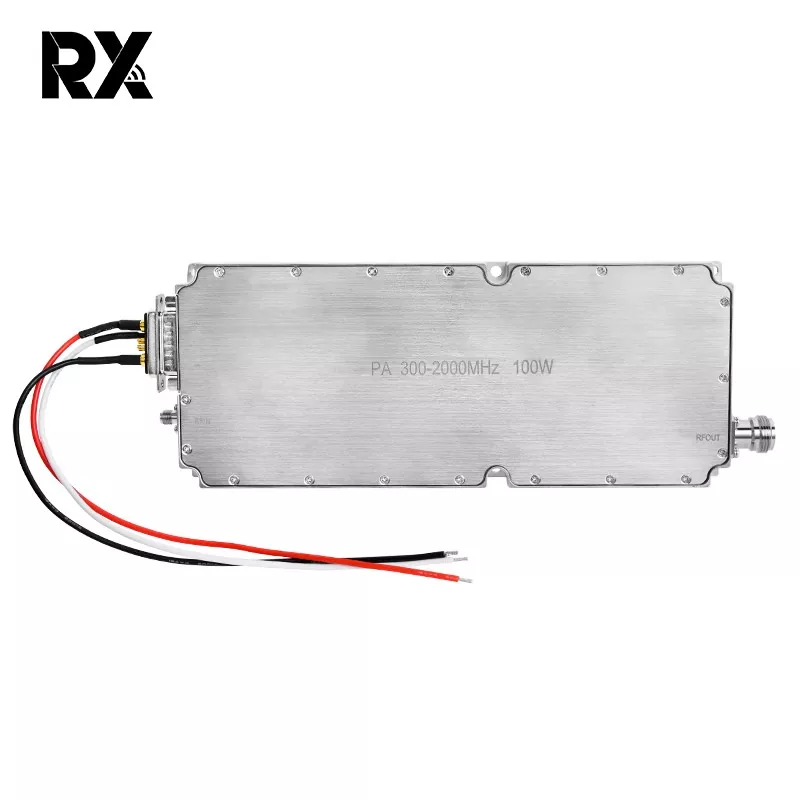

100W RF modul výkonového zesilovače 300-2000MHz 32V 8A vysoký zisk

100W RF Power Amplifier Module je modul vysokovýkonového zesilovače navržený speciálně pro profesionální RF systémy. Pokrývá ultra široké provozní frekvenční pásmo 300-2000 MHz a může podporovat napájení 32V DC a má jmenovitý provozní proud 8A. 100W RF modul výkonového zesilovače 300-2000MHz 32V 8A High Gain může účinně vyřešit problém s napájením při přenosu RF signálu a je široce používán v bezdrátové komunikaci, RF testování, průmyslovém řízení a dalších oblastech.

Odeslat dotaz

Popis výrobku

Tento modul má vysoký výkon 100 W, široké frekvenční pásmo 300-2000 MHz a spolehlivost na průmyslové úrovni. 100W RF modul výkonového zesilovače 300-2000MHz 32V 8A High Gain dokáže nejen vyřešit hlavní problém „slabé signály nelze přenášet na dlouhé vzdálenosti“, ale také se přizpůsobit potřebám RF systémů ve více scénářích.

Specifikace produktu

Žádný.	Popis	Symbol	Min	Typ		Max	Jednotka	Poznámka
1.	Provozní frekvence	BW	300			2000	MHz
2.	Vstupní výkon	Kolík		2			dBm
3.	Výstupní výkon CW	Psat	49	50.5			dBm	Nepřetržitá vlna
4.	Zisk energie	Gp		48.5			dBm	@ Pin=2 dBm
5.	Zisk energie Plochost	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Vstupní návratnost	S11		-15			dB
7.	Provozní napětí	Vdc	28	32		32	V
8.	Aktuální spotřeba	A		8		11	A	@ Pout＞ 80W

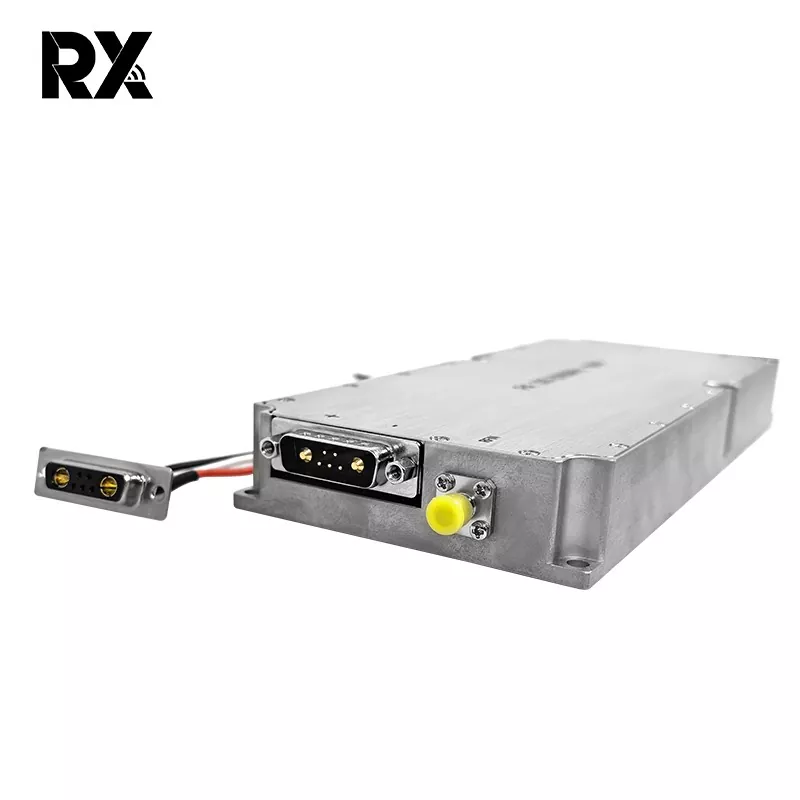

9.	Vstup RF konektoru		SMA, žena
10.	Výstup RF konektoru		N- Žena
11.	Hmotnost		0.95				kg

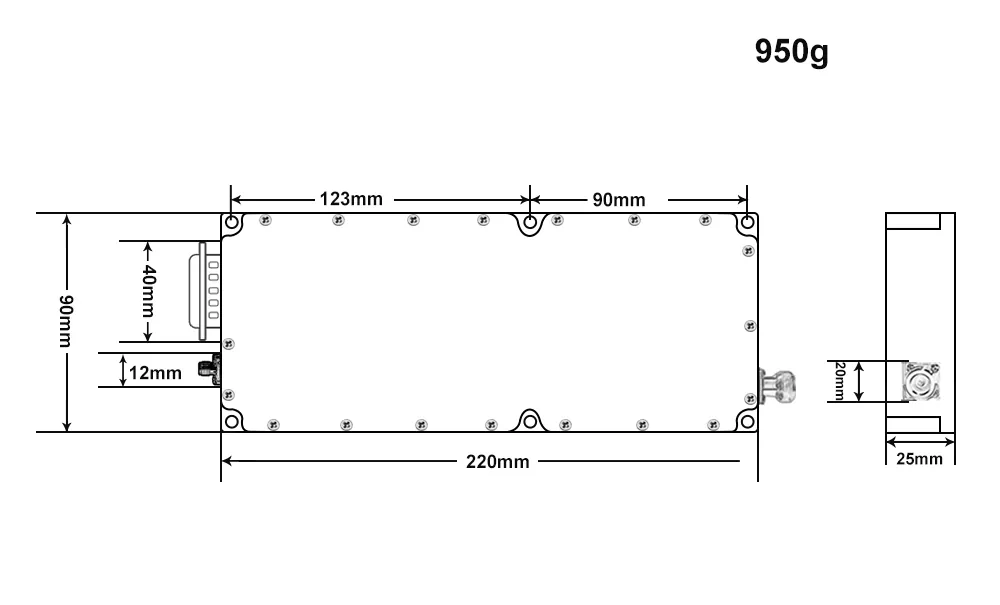

12.	Délka * šířka * výška		2209025			mm
13.	Maximální vstupní výkon	PinMax	≤10			dBm

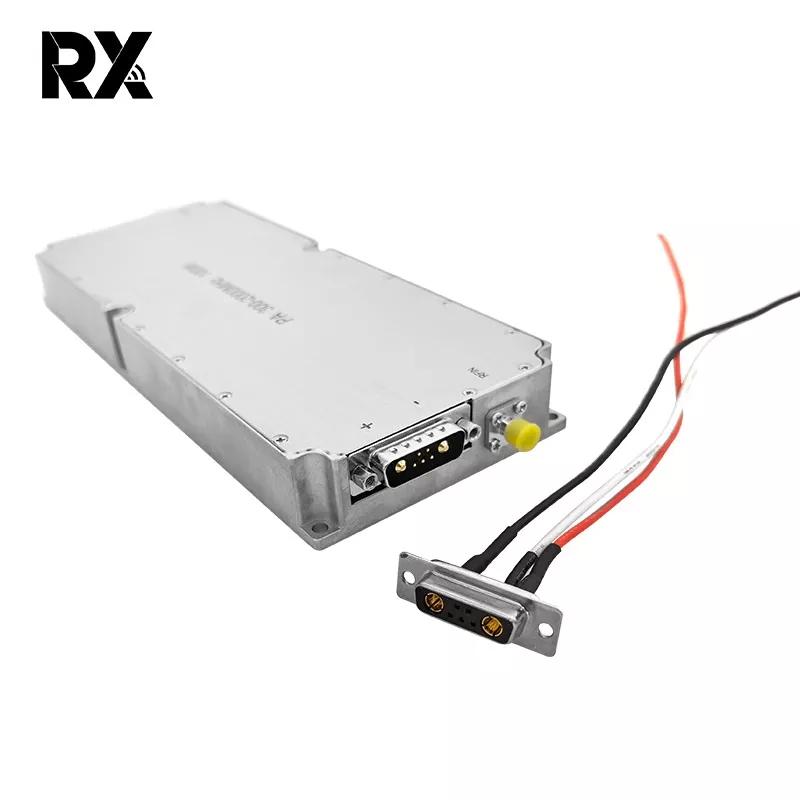

14.	Definice rozhraní Vstupní výkon	VDD	A1		28 V DC
		GND	A2		Země
		Nadproudová ochrana	1		Normální provoz: 0V Nadproudová ochrana:+5V			Nadproudová ochrana@25A
		Ochrana proti přehřátí	2		Normální provoz: 0V Ochrana proti přehřátí: +5V			Přehřátí
		Umožnit	3		5V~Vdd:ON 0V:OFF			ochrana @ 100 ℃
		GND	4		Země
		Stát	5		Normální provoz: 0V Státní ochrana: +5V
